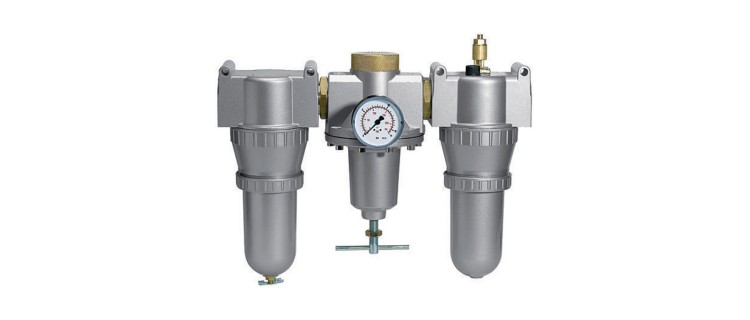

K-WTEH 3-TLG MET M ABLV TRO STANDAD
Свойства
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Eingangsdruck | max. 16 bar (Polycarbonatbehälter / Schutzkorb), max. 25 bar (Metallbehälter) |
| Gehäuse | Zink-Druckguss / Aluminium, silber lackiert |
| Medientemperatur | max. 60 °C |
| Porenweite im Filterelement | 5 μm (G 1/4 / G 3/8 / G 1/2), 40 μm (G 3/8 / G 3/4 / G 1 / G 1 1/4 / G 1 1/2) |
| Regelbereich | 0,5 bis 10 bar (Polycarbonatbehälter / Schutzkorb), 0,5 bis 16 bar (Metallbehälter) |
| Tropfaufsatz | PA (Polycarbonatbehälter), Zink-Glas-NBR (Metallbehälter) |
| Umgebungstemperatur | max. 60 °C |
| User manual on request | |
| Расход | At P1 = 8 bar, P2 = 6 bar and pressure drop Δp = 1 bar |
| Уплотнение | Нитрильный каучук |
8 Изделие

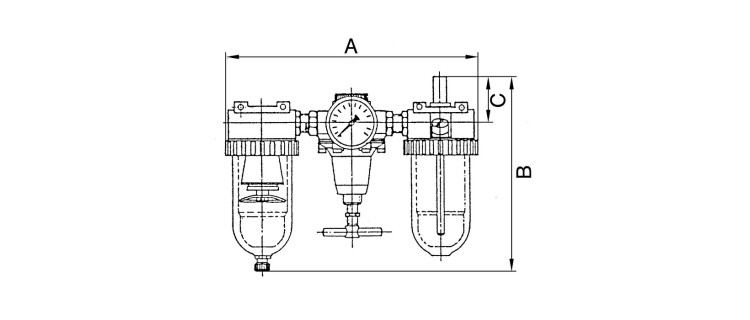

| Наименование |
Расход nom.
l/min |
Gewinde |
A
mm |
C
mm |
B | DN | Ø манометра |
|---|---|---|---|---|---|---|---|
| K- 07 25 14 50 | 600 | G 1/4 | 172.0 | 51.0 | 184,5 mm | 6 | 50 |
| K- 07 25 14 57 | 600 | G 3/8 | 185.0 | 51.0 | 184,5 mm | 6 | 50 |
| K- 07 25 14 60 | 1400 | G 3/8 | 232.0 | 51.0 | 210,0 mm | 6 | 50 |
| K- 07 25 14 63 | 3200 | G 1/2 | 259.0 | 55.0 | 226,0 mm | 15 | 63 |
| K- 07 25 14 66 | 3200 | G 3/4 | 302.0 | 58.0 | 230,5 mm | 20 | 63 |
| K- 07 25 14 69 | 3200 | G 1 | 302.0 | 58.0 | 230,5 mm | 25 | 63 |
| K- 07 25 14 72 | 5000 | G 1 1/4 | 395.0 | 70.0 | 316,0 mm | 25 | 63 |
| K- 07 25 14 75 | 5000 | G 1 1/2 | 395.0 | 70.0 | 316,0 mm | 35 | 63 |
Заявление об исключении ответственности
В виду большого ассортимента каталога и несмотря на тщательную проверку мы не можем исключить опечатки или ошибки. Окончательной спецификация считается после подтверждения заказа менеджером.
