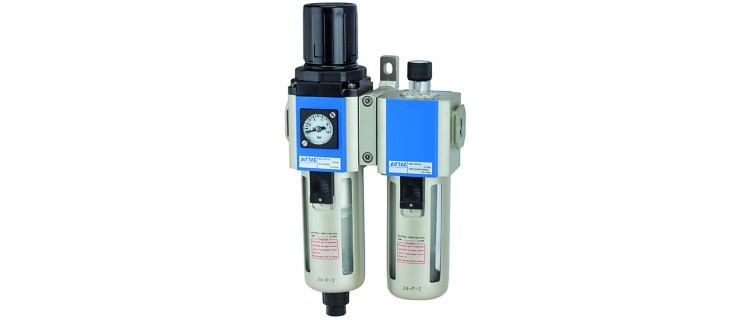

K-WTEH 2-TLG PC SCHU WAND H G
Свойства
| Ablassventil | halb- bzw. vollautomatisch |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Eingangsdruck | max. 10 bar |
| Federhaube | POM |
| Gehäuse | Aluminium-Druckguss |
| Medientemperatur | max. 70 °C |
| Porenweite im Filterelement | 5 μm |
| Tropfaufsatz | Messing/POM |
| Umgebungstemperatur | max. 70 °C |
| User manual on request | |
| Расход | At P1 = 8 bar, P2 = 6 bar and pressure drop Δp = 1 bar |
| Уплотнение | Нитрильный каучук |

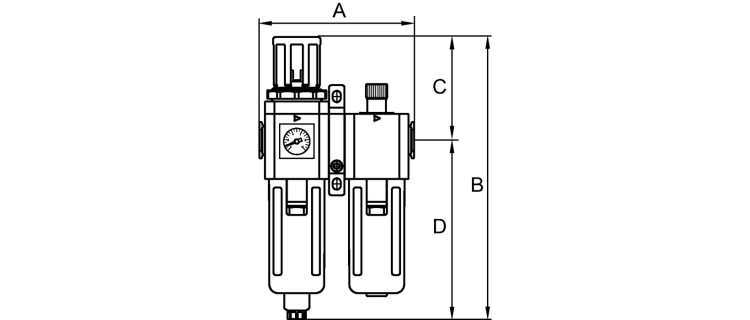

5 Изделие
| Наименование | Gewinde |
Расход nom.
l/min |
A
mm |
Regelbereich |
C
mm |
D
mm |
B | Baugröße |
|---|---|---|---|---|---|---|---|---|
| K- 07 25 13 95 | G 1/4 | 1050 | 115.0 | 1,5 - 9 bar | 82.5 | 143.0 | 225,5 mm | 300 |
| K- 07 25 13 97 | G 3/8 | 1350 | 115.0 | 1,5 - 9 bar | 82.5 | 143.0 | 225,5 mm | 300 |
| K- 07 25 13 99 | G 1/2 | 1350 | 115.0 | 1,5 - 9 bar | 82.5 | 143.0 | 225,5 mm | 300 |
| K- 07 25 14 01 | G 3/8 | 3100 | 152.0 | 1,5 - 9 bar | 104.0 | 166.5 | 270,5 mm | 400 |
| K- 07 25 14 03 | G 1/2 | 3100 | 152.0 | 1,5 - 9 bar | 104.0 | 166.5 | 270,5 mm | 400 |
Заявление об исключении ответственности
В виду большого ассортимента каталога и несмотря на тщательную проверку мы не можем исключить опечатки или ошибки. Окончательной спецификация считается после подтверждения заказа менеджером.
