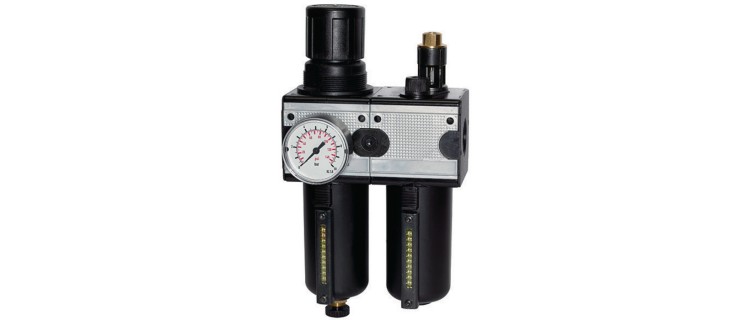

K-WTEH 2-TLG MET SICH TROPF MULTIFI
Свойства
| Ablassventil | halbautomatisch |
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Eingangsdruck | max. 16 bar (Polycarbonatbehälter), max. 20 bar (Metallbehälter) |
| Federhaube | POM-Messing |
| Gehäuse | Zink-Druckguss, Alu bei Ausführung G1 |
| Medientemperatur | max. 60 °C |
| Porenweite im Filterelement | 5 μm (BG 1 / BG 2), 40 μm (BG 3) |
| Tropfaufsatz | PA (Polycarbonatbehälter), Zink-Glas-NBR (Metallbehälter) |
| Umgebungstemperatur | max. 60 °C |
| Расход | At P1 = 8 bar, P2 = 6 bar and pressure drop Δp = 1 bar |
| Уплотнение | Нитрильный каучук |
5 Изделие
| Наименование |
Расход nom.
l/min |
Gewinde |
A
mm |
Regelbereich |
C
mm |
D
mm |
B | DN | Baugröße |
|---|---|---|---|---|---|---|---|---|---|
| K- 07 25 01 30 | 1100 | G 1/4 | 93.0 | 0,5 - 10 bar | 67.0 | 129.0 | 196,0 mm | 6 | 1 |
| K- 07 25 01 33 | 1100 | G 3/8 | 93.0 | 0,5 - 10 bar | 67.0 | 129.0 | 196,0 mm | 10 | 1 |
| K- 07 25 01 36 | 3500 | G 1/2 | 136.0 | 0,5 - 10 bar | 97.0 | 151.0 | 248,0 mm | 15 | 2 |
| K- 07 25 01 39 | 3500 | G 3/4 | 136.0 | 0,5 - 10 bar | 97.0 | 151.0 | 248,0 mm | 20 | 2 |
| K- 07 25 01 42 | 10500 | G 1 | 200.0 | 0,5 - 10 bar | 128.0 | 257.0 | 385,0 mm | 25 | 3 |
Заявление об исключении ответственности
В виду большого ассортимента каталога и несмотря на тщательную проверку мы не можем исключить опечатки или ошибки. Окончательной спецификация считается после подтверждения заказа менеджером.
