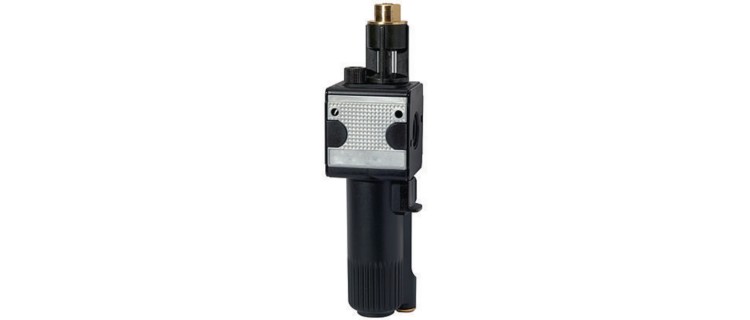

K-NEBELOEL METALLBEHAE S T MULTIFIX
Свойства
| Ablassventil | manuell |
| Durchflusswertmessung | bei P1 = 6 bar und Druckabfall Δp = 1 bar |
| Eingangsdruck | max. 16 bar (Polycarbonatbehälter), max. 20 bar (Metallbehälter) |
| Gehäuse | Zink-Druckguss, Alu bei Ausführung G1 |
| Medientemperatur | max. 60 °C |
| Ölsorte | CL 32 nach DIN 51517 - ISO VG 32 |
| Tropfaufsatz | PA (Polycarbonatbehälter), Zink-Glas-NBR (Metallbehälter) |
| Umgebungstemperatur | max. 60 °C |
| Расход | At P1 = 6 bar and pressure drop Δp = 1 bar |
| Уплотнение | Нитрильный каучук |
5 Изделие

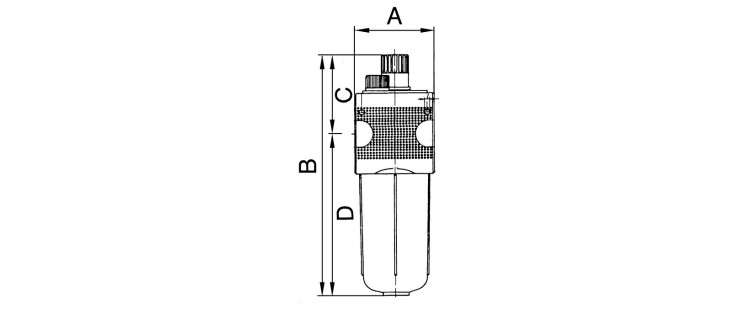

| Наименование | Gewinde |
Расход nom.
l/min |
A
mm |
C
mm |
B |
D
mm |
DN | Baugröße |
|---|---|---|---|---|---|---|---|---|
| K- 07 25 00 92 | G 1/4 | 1900 | 47.8 | 71.3 | 181,3 mm | 110.0 | 6 | 1 |
| K- 07 25 00 95 | G 3/8 | 1900 | 47.8 | 71.3 | 181,3 mm | 110.0 | 10 | 1 |
| K- 07 25 00 98 | G 1/2 | 5000 | 68.8 | 79.3 | 213,0 mm | 133.7 | 15 | 2 |
| K- 07 25 01 01 | G 3/4 | 5000 | 68.8 | 79.3 | 213,0 mm | 133.7 | 20 | 2 |
| K- 07 25 01 04 | G 1 | 18000 | 100.0 | 82.7 | 322,9 mm | 240.2 | 25 | 3 |
Заявление об исключении ответственности
В виду большого ассортимента каталога и несмотря на тщательную проверку мы не можем исключить опечатки или ошибки. Окончательной спецификация считается после подтверждения заказа менеджером.
