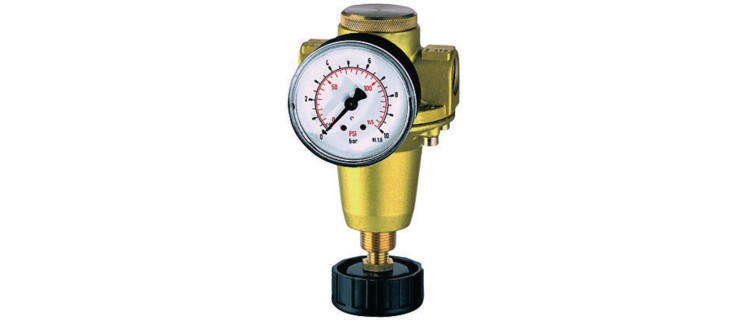

K-KONSTANT DRUCKREGLER STANDARD 1
Свойства
| Durchflusswertmessung | bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar |
| Eingangsdruck | max. 25 bar (G 1/4 bis G 1/2), max. 40 bar (G 3/4 bis G 1 1/2) |
| Gehäuse | Zink-Druckguss (G 1/4 bis G 1/2), Messing (G 3/4 bis G 1 1/2) |
| Medientemperatur | max. 60 °C |
| Umgebungstemperatur | max. 90 °C |
| User manual on request | |
| Расход | At P1 = 8 bar, P2 = 6 bar and pressure drop Δp = 1 bar |
| Уплотнение | Нитрильный каучук |
16 Изделие

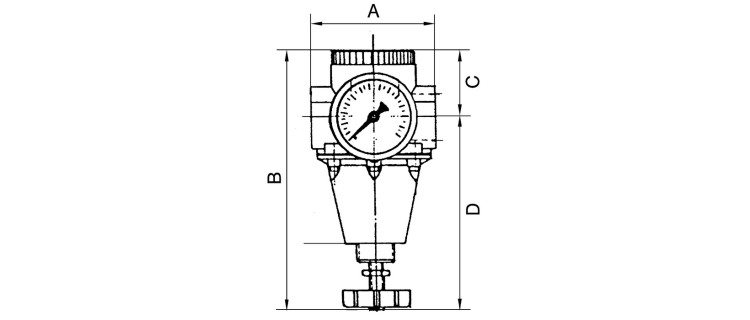

| Наименование | Gewinde |
Расход nom.
l/min |
A
mm |
Regelbereich |
C
mm |
D
mm |
B | DN |
|---|---|---|---|---|---|---|---|---|
| K- 07 25 03 82 | G 1/4 | 3000 | 77.0 | 0,5 - 3 bar | 33.0 | 132.0 | 165,0 mm | 10 |
| K- 07 25 03 83 | G 1/4 | 2500 | 77.0 | 0,5 - 6 bar | 33.0 | 132.0 | 165,0 mm | 10 |
| K- 07 25 03 84 | G 1/4 | 2000 | 77.0 | 0,5 - 10 bar | 33.0 | 132.0 | 165,0 mm | 10 |
| K- 07 25 03 85 | G 1/4 | 1600 | 77.0 | 0,5 - 16 bar | 33.0 | 132.0 | 165,0 mm | 10 |
| K- 07 25 03 86 | G 3/8 | 3000 | 70.0 | 0,5 - 3 bar | 33.0 | 132.0 | 165,0 mm | 10 |
| K- 07 25 03 87 | G 3/8 | 2500 | 70.0 | 0,5 - 6 bar | 33.0 | 132.0 | 165,0 mm | 10 |
| K- 07 25 03 88 | G 3/8 | 2000 | 70.0 | 0,5 - 10 bar | 33.0 | 132.0 | 165,0 mm | 10 |
| K- 07 25 03 89 | G 3/8 | 1600 | 70.0 | 0,5 - 16 bar | 33.0 | 132.0 | 165,0 mm | 10 |
| K- 07 25 03 90 | G 3/8 | 3500 | 90.0 | 0,5 - 3 bar | 32.0 | 138.0 | 170,0 mm | 15 |
| K- 07 25 03 91 | G 3/8 | 3000 | 90.0 | 0,5 - 6 bar | 32.0 | 138.0 | 170,0 mm | 15 |
| K- 07 25 03 92 | G 3/8 | 2670 | 90.0 | 0,5 - 10 bar | 32.0 | 138.0 | 170,0 mm | 15 |
| K- 07 25 03 93 | G 3/8 | 2000 | 90.0 | 0,5 - 16 bar | 32.0 | 138.0 | 170,0 mm | 15 |
| K- 07 25 03 94 | G 1/2 | 3500 | 82.0 | 0,5 - 3 bar | 32.0 | 138.0 | 170,0 mm | 15 |
| K- 07 25 03 95 | G 1/2 | 3000 | 82.0 | 0,5 - 6 bar | 32.0 | 138.0 | 170,0 mm | 15 |
| K- 07 25 03 96 | G 1/2 | 2670 | 82.0 | 0,5 - 10 bar | 32.0 | 138.0 | 170,0 mm | 15 |
| K- 07 25 03 97 | G 1/2 | 2000 | 82.0 | 0,5 - 16 bar | 32.0 | 138.0 | 170,0 mm | 15 |
Заявление об исключении ответственности
В виду большого ассортимента каталога и несмотря на тщательную проверку мы не можем исключить опечатки или ошибки. Окончательной спецификация считается после подтверждения заказа менеджером.
