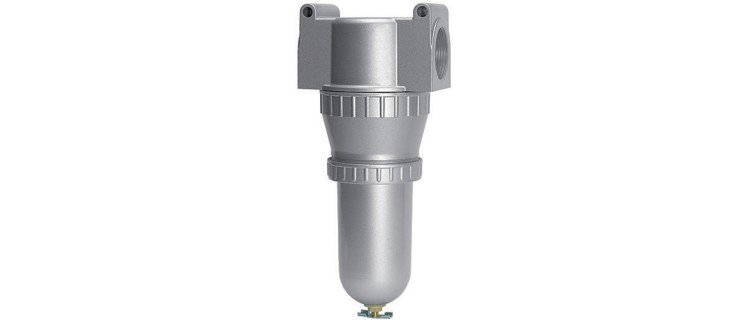

K-FI METALLBEHAELTER M ALV STANDARD
Свойства
| Durchflusswertmessung | bei P2 = 6 bar und Druckabfall Δp = 1 bar |
| Eingangsdruck | max. 16 bar (Polycarbonatbehälter / Schutzkorb), max. 25 bar (Metallbehälter) |
| Gehäuse | Zink-Druckguss, silber lackiert |
| Medientemperatur | max. 60 °C |
| Porenweite im Filterelement | 5 μm (BG 1 / BG 3), 40 μm (BG 2 / BG 4), 60 μm (BG 5) |
| Umgebungstemperatur | max. 60 °C |
| User manual on request | |
| Расход | At P2 = 6 bar and pressure drop Δp = 1 bar |

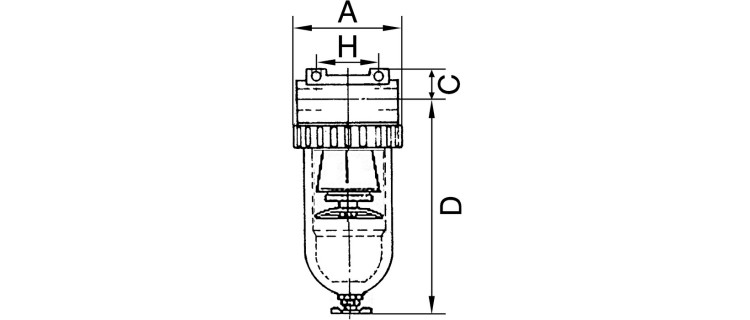

9 Изделие
| Наименование |
Расход nom.
l/min |
Gewinde |
A
mm |
C
mm |
D
mm |
H
mm |
DN |
|---|---|---|---|---|---|---|---|
| K- 07 25 05 86 | 800 | G 1/4 | 48.0 | 14.0 | 133.5 | 38.0 | 6 |
| K- 07 25 05 89 | 800 | G 3/8 | 48.0 | 14.0 | 133.5 | 38.0 | 6 |
| K- 07 25 05 92 | 3100 | G 3/8 | 70.0 | 16.0 | 159.0 | 50.0 | 10 |
| K- 07 25 05 95 | 4000 | G 1/2 | 79.0 | 18.0 | 171.0 | 50.0 | 15 |
| K- 07 25 05 98 | 4000 | G 3/4 | 102.0 | 26.5 | 172.5 | 50.0 | 20 |
| K- 07 25 06 01 | 4000 | G 1 | 90.0 | 26.5 | 172.5 | 50.0 | 25 |
| K- 07 25 06 04 | 12500 | G 1 1/4 | 125.0 | 36.5 | 246.0 | 105.0 | 40 |
| K- 07 25 06 07 | 12500 | G 1 1/2 | 125.0 | 36.5 | 246.0 | 105.0 | 45 |
| K- 07 25 06 09 | 30000 | G 2 | 148.0 | 41.0 | 397.0 | 120.0 | 55 |
