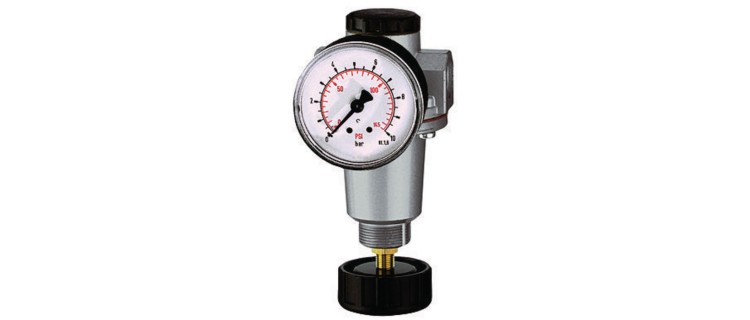

Pressure regulators

Создать PDF

Свойства

Durchflusswertmessung	bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar
Eingangsdruck	max. 16 bar (K-07250336 - K-07250343), max. 25 bar (K-07250344 - K-07250381)
Gehäuse	Zink-Druckguss, silber lackiert
Medientemperatur	max. 60 °C
Umgebungstemperatur	max. 80 °C
User manual on request
Расход	At P1 = 8 bar, P2 = 6 bar and pressure drop Δp = 1 bar
Уплотнение	Нитрильный каучук

26 Изделие

Наименование	Gewinde	Расход nom. l/min	A mm	Regelbereich	C mm	D mm	B	DN
K- 07 25 03 36	G 1/4	1000	54.0	0,1 - 3 bar	32.0	97.5	129,5 mm	6
K- 07 25 03 37	G 1/4	1000	54.0	0,2 - 6 bar	32.0	97.5	129,5 mm	6
K- 07 25 03 38	G 1/4	1000	54.0	0,5 - 10 bar	32.0	97.5	129,5 mm	6
K- 07 25 03 39	G 1/4	1000	54.0	0,5 - 16 bar	32.0	97.5	129,5 mm	6
K- 07 25 03 40	G 3/8	1000	54.0	0,1 - 3 bar	32.0	97.5	129,5 mm	6
K- 07 25 03 41	G 3/8	1000	54.0	0,2 - 6 bar	32.0	97.5	129,5 mm	6
K- 07 25 03 42	G 3/8	1000	54.0	0,5 - 10 bar	32.0	97.5	129,5 mm	6
K- 07 25 03 43	G 3/8	1000	54.0	0,5 - 16 bar	32.0	97.5	129,5 mm	6
K- 07 25 03 44	G 1/2	2200	70.0	0,1 - 3 bar	34.0	111.9	145,9 mm	15
K- 07 25 03 45	G 1/2	2200	70.0	0,5 - 6 bar	34.0	111.9	145,9 mm	15
K- 07 25 03 46	G 1/2	2200	70.0	0,5 - 10 bar	34.0	111.9	145,9 mm	15
K- 07 25 03 47	G 1/2	2200	70.0	0,5 - 16 bar	34.0	111.9	145,9 mm	15
K- 07 25 03 48	G 3/4	5000	90.0	0,1 - 3 bar	31.0	132.4	163,4 mm	20
K- 07 25 03 49	G 3/4	5000	90.0	0,5 - 6 bar	31.0	132.4	163,4 mm	20
K- 07 25 03 50	G 3/4	5000	90.0	0,5 - 10 bar	31.0	132.4	163,4 mm	20
K- 07 25 03 51	G 3/4	5000	90.0	0,5 - 16 bar	31.0	132.4	163,4 mm	20
K- 07 25 03 52	G 1	5000	90.0	0,1 - 3 bar	31.0	132.4	163,4 mm	25
K- 07 25 03 53	G 1	5000	90.0	0,5 - 6 bar	31.0	132.4	163,4 mm	25
K- 07 25 03 54	G 1	5000	90.0	0,5 - 10 bar	31.0	132.4	163,4 mm	25
K- 07 25 03 55	G 1	5000	90.0	0,5 - 16 bar	31.0	132.4	163,4 mm	25
K- 07 25 03 56	G 1 1/4	16500	125.0	0,5 - 3 bar	52.0	200.5	252,5 mm	25
K- 07 25 03 57	G 1 1/4	16500	125.0	0,5 - 10 bar	52.0	200.5	252,5 mm	25
K- 07 25 03 58	G 1 1/4	16500	125.0	0,5 - 16 bar	52.0	200.5	252,5 mm	25
K- 07 25 03 79	G 1 1/2	16500	125.0	0,5 - 3 bar	52.0	200.5	252,5 mm	35
K- 07 25 03 80	G 1 1/2	16500	125.0	0,5 - 10 bar	52.0	200.5	252,5 mm	35
K- 07 25 03 81	G 1 1/2	16500	125.0	0,5 - 16 bar	52.0	200.5	252,5 mm	35

Заявление об исключении ответственности

В виду большого ассортимента каталога и несмотря на тщательную проверку мы не можем исключить опечатки или ошибки. Окончательной спецификация считается после подтверждения заказа менеджером.
